VSG系列是一款国产化、功能完整、小尺寸、低功耗、高性价比的矢量信号源模块。它具有100kHz~6GHz的频率范围，0.1Hz的频率步进，0.1dB的幅度步进，-60dBm~+7dBm的输出功率可调范围。模块内置丰富的模拟调制、数字调制、脉冲调制及特殊信号选件。

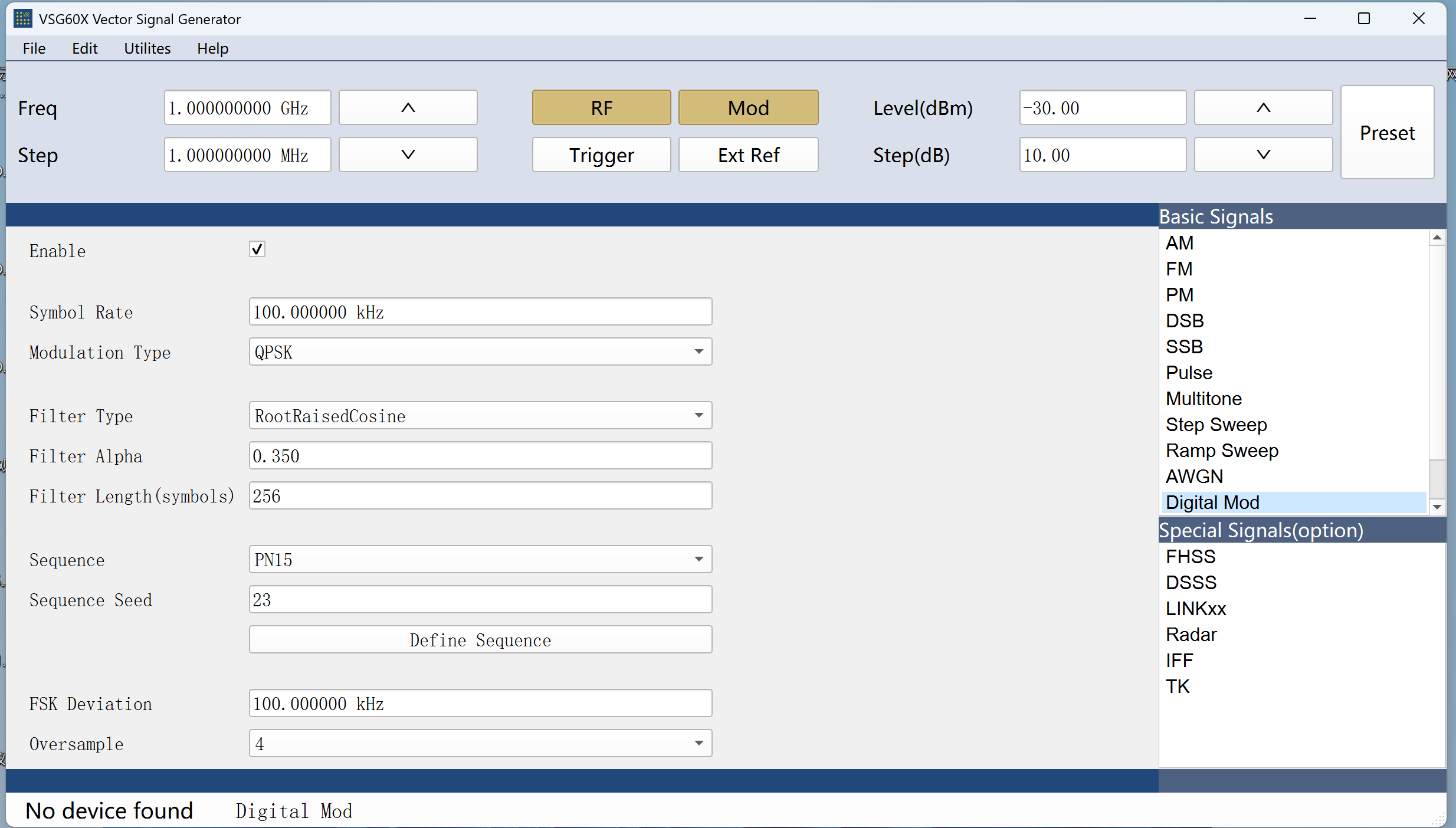

自带软件信号生成能力强，支持波形预览，信号损伤，幅度补偿等功能。具有ARB和Streaming功能，支持.WAV、.CSV、.BIN、.IQ等格式文件加载回放。提供基于二次开发的DLL和SCPI指令集。
性能指标 | ||
频率范围 | 100kHz～6/8GHz | |
频率稳定度 | ≤±0.5ppm | |
通道数目 | 1~4可选 | |
输出功率范围 | -60dBm~+7dBm typ. | |
功率步进 | 0.1dB | |
相位噪声 | ≤-110dBc/Hz @ offset 10kHz，1GHz载波 typ. | |
调制带宽 | 50/100/200MHz | |
杂散抑制 | ≤-55dBc typ. | |
谐波抑制 | ≤-30dBc typ. | |
常规调制 | CW、AM、FM、PM、DSB、LSB、USB、Pulse、Multitone、LFM 、ASK、FSK、MSK、GMSK、BPSK、QPSK、8PSK、16APSK、32APSK、OQPSK、PI4DQPSK、16QAM、32QAM、64QAM、128QAM、256QAM、512QAM、1024QAM等 | |
特殊信号 | LINK-XX、Radar、DSSS、FHSS、AIS、ADS-B、DVB-S/S2等(选件) | |
其他 | ||
射频输入接口 | SMA-F,50Ω | |
外参考输入接口 | SMA-F, 50Ω | |
工作温度范围 | -20℃~+55℃ | |
存储温度范围 | -40℃~+70℃ | |
通讯接口 | USB3.0/LAN | |
功耗 | ＜8w | |
重量 | ＜800g | |
